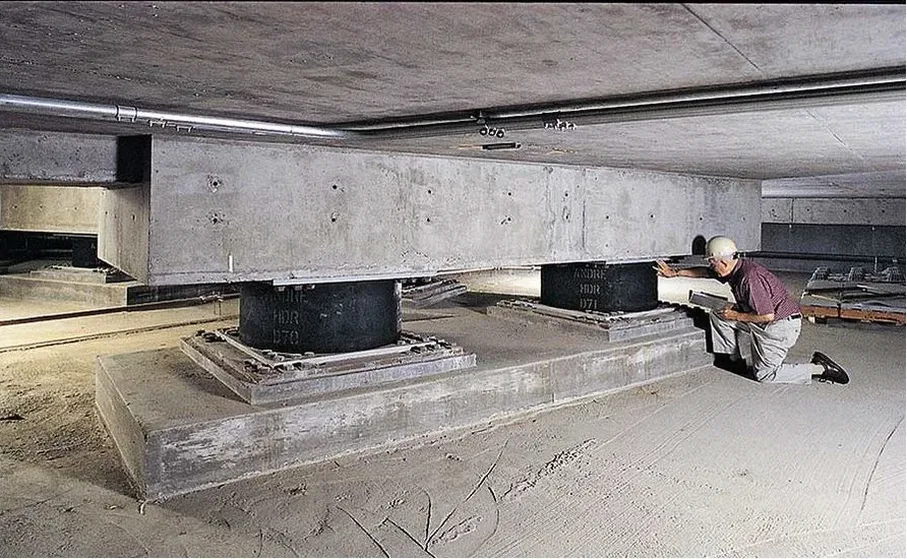

La NCh2745 define los requisitos para el diseño de sistemas de aislación sísmica en Chile, y en Iquique su aplicación no es una opción, es una necesidad técnica insoslayable. La ciudad está a menos de 100 km de la fosa de Perú-Chile, donde la placa de Nazca se hunde bajo la Sudamericana, generando los terremotos de subducción más energéticos del planeta. Eso significa que las estructuras aquí no solo enfrentan aceleraciones altas, sino también largos periodos de vibración que castigan edificios convencionales. Un buen diseño de aislación de base desacopla la superestructura del suelo, filtrando la energía sísmica antes de que llegue a los elementos estructurales. Antes de definir el sistema, necesitamos datos precisos del subsuelo, y por eso complementamos siempre con un ensayo de MASW para obtener el perfil de velocidad de onda de corte y la clase de sitio según ASCE 7.
En zona de subducción, un edificio aislado no solo sobrevive al sismo; sale operativo y sin daño en tabiquerías, evitando costos de reparación que pueden superar un tercio de la inversión inicial.
Aspectos locales
Iquique fue golpeada por el terremoto de 1877 de magnitud estimada 8.8 y en 2014 por un 8.2 que, aunque no rompió todo el acoplamiento sísmico, recordó que la brecha sísmica del norte sigue activa. El peor escenario no es el colapso, sino la pérdida operacional: un edificio convencional puede quedar con daño estructural tal que su reparación cueste más del 40% del valor de reposición. Con aislación de base, el daño se concentra en los dispositivos, que son inspeccionables y reemplazables, mientras los tabiques y terminaciones quedan intactos. Es la diferencia entre evacuar un hospital o mantenerlo operativo durante la emergencia. Ignorar esta tecnología en una zona sísmica como Iquique es asumir que la próxima ruptura del área de Camarones no ocurrirá durante la vida útil del edificio.
Preguntas más comunes
¿Por qué en Iquique se justifica más un sistema de aislación sísmica que en otras ciudades?
Iquique está en el borde de la zona de subducción, lo que genera sismos de gran magnitud con un contenido de energía en periodos largos. Las estructuras de periodo fundamental medio a alto entran en resonancia. Un sistema de aislación shift el periodo de la estructura a un rango donde la demanda espectral es menor, y el amortiguamiento del aislador disipa la energía. Es la diferencia entre diseñar para resistir el daño o eliminarlo del presupuesto de reparación.
¿Qué normas rigen el diseño de aislación sísmica en Chile?
El diseño se rige por la NCh2745:2013, que establece los requisitos para sistemas de aislación y disipación de energía. Adicionalmente, usamos la NCh433 para el sello de cálculo estructural y el ASCE 7-22 Capítulo 17 como referencia internacional complementaria para el procedimiento de análisis modal espectral y de historia en el tiempo.
¿Cuánto cuesta el diseño de un sistema de aislación sísmica de base en Iquique?
El costo varía según la complejidad estructural y la cantidad de aisladores a diseñar, pero para un proyecto típico en Iquique, el rango de honorarios por el diseño completo del sistema de aislación oscila entre $1.750.000 y $4.479.000. Esto incluye el modelamiento no lineal, los planos de detalle y la memoria de cálculo.
¿Qué tipo de suelo es el más desafiante para aislar en Iquique?
Las zonas con suelo salino y napa freática alta cercana al borde costero son las más complejas. El contacto con agua salina puede atacar los componentes metálicos si no se especifica una protección catódica o un detalle de confinamiento estanco. El diseño debe incluir una losa de fundación inferior robusta y un sistema de drenaje que evite la acumulación de sales en la interfaz de aislación.
¿Qué pasa con la estructura durante un terremoto muy grande?
Para el sismo máximo creíble, el sistema de aislación se diseña para desplazarse lateralmente hasta 55 cm o más, pero la superestructura se mantiene esencialmente elástica. Los aisladores disipan la energía mediante histéresis, y la estructura solo experimenta pequeñas aceleraciones de entrepiso. Después del evento, los aisladores retornan a su posición original gracias a la rigidez post-fluencia del núcleo de plomo.
